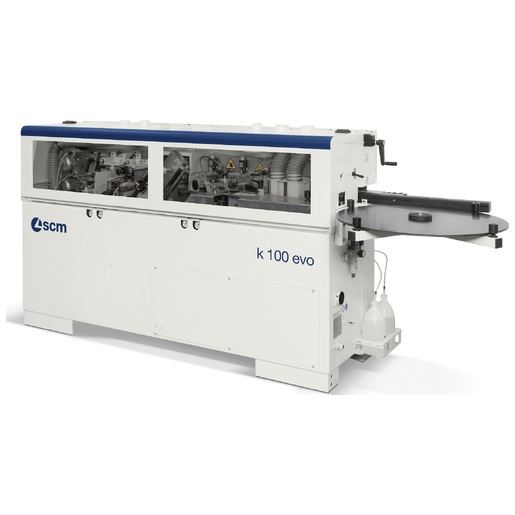

K 100 evo Automatische einseitige Kantenanleimmaschine
Online-Rabatt
25.642,80 €(Steuern, Versand und Installation sind im Preis nicht enthalten.)
k 100 evo ist eine automatische einseitige Kantenanleimmaschine für das Anleimen von Kanten mit Schmelzkleber an den vier Seiten von geraden Platten und die anschließende Nachbearbeitung der Ecken. Ideale Lösung für kleine Handwerksbetriebe, die zuverlässige Produkte von höchster Qualität suchen. Schnelles Einrichten des Fräsaggregats für die Bearbeitung verschiedener Kantenarten. Maximale Zuverlässigkeit dank der mit hoher Frequenz arbeitenden Motoren.
*Die Abbildungen können Sonderausstattungen enthalten. Bitte prüfen Sie die Verfügbarkeit und Kompatibilität unter „Produktdetails“ und „Technische Daten“.
Vorrätig 2
Artikel versandbereit
Der Plattenvorschub erfolgt durch eine Vorschubkette, die eine optimalen Abdichtung und Linearität des Vorschubs gewährleistet.
Optimale Bedienung der Maschine dank der neuen Konsole „eye S“ Compact mit 10-Zoll-Touchscreen-Steuerung mit Bedieneroberfläche Maestro active edge, auf der alle Maschinenfunktionen grafisch dargestellt werden.
Effektive Kantenbearbeitung mit dem Fräsaggregat bei Rollenkopierern. Die Hochfrequenzmotoren erzeugen eine hohe Rotationsgeschwindigkeit der Sägeblätter, wodurch ihre Bearbeitungsspuren auf ein Minimum reduziert und Vibrationen eliminiert werden.
The panel feed speed by track guarantees optimal holding and feeding linearity.
- Sofortige und intuitive Programmierung durch die neue Konsole eye-S Compact mit adaptivem 3D-Design und Echtzeit-Vorschau der eingestellten Bearbeitung. Keine Fehler dank des Bearbeitungsleitsystems, das dem Bediener die korrekte Maschineneinstellung vorschlägt.
- Obere Arbeitsaggregate sind am oberen Druckbalken montiert, um eine automatische Anpassung bei Änderung der Plattenstärke zu gewährleisten.
- Untere Arbeitsaggregate sind am Längsträger befestigt, um einen präzise Referenz in Bezug zur Platte herzustellen.
- Schutzkabine über die gesamte Länge der Maschine mit Sichtfenstern für die Aggregate während der Bearbeitung.
- Bequemer Zugang für alle Wartungsarbeiten.
- Stützrollen für die sichere Werkstückführung außerhalb des Vorschubs über die gesamte Länge der Maschine.
- Wechselsatz für den Leimbehälter, der eine Schnellspannvorrichtung und eine doppelte Thermoregulierung für die Verwaltung von 2 verschiedenen Arbeitstemperaturen (z.B. für die Verwaltung von Polyurethanleimen) umfasst.
- Vorfräsaggregat mit Diamantwerkzeug schafft eine optimale Oberfläche für das Kantenanleimen und damit für eine perfekte Kantenverbindungslinie.

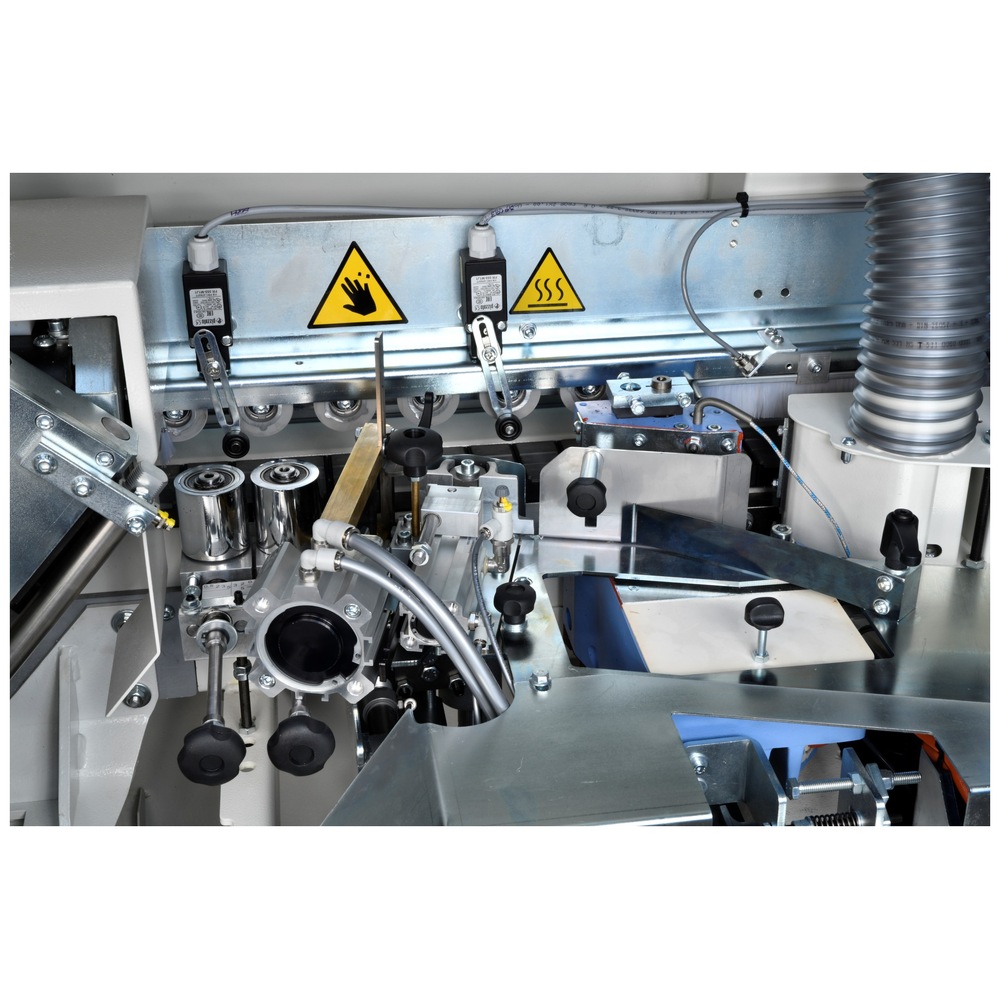

- Verleimaggregat: Automatische Verleimung mit Heißleim für Kanten in Rollen und Streifen an der Seite gerader Platten.
- Einmotoriges Fräsaggregat: Entfernt den Kantenüberstand auf der Vorder- und Rückseite der Platte.

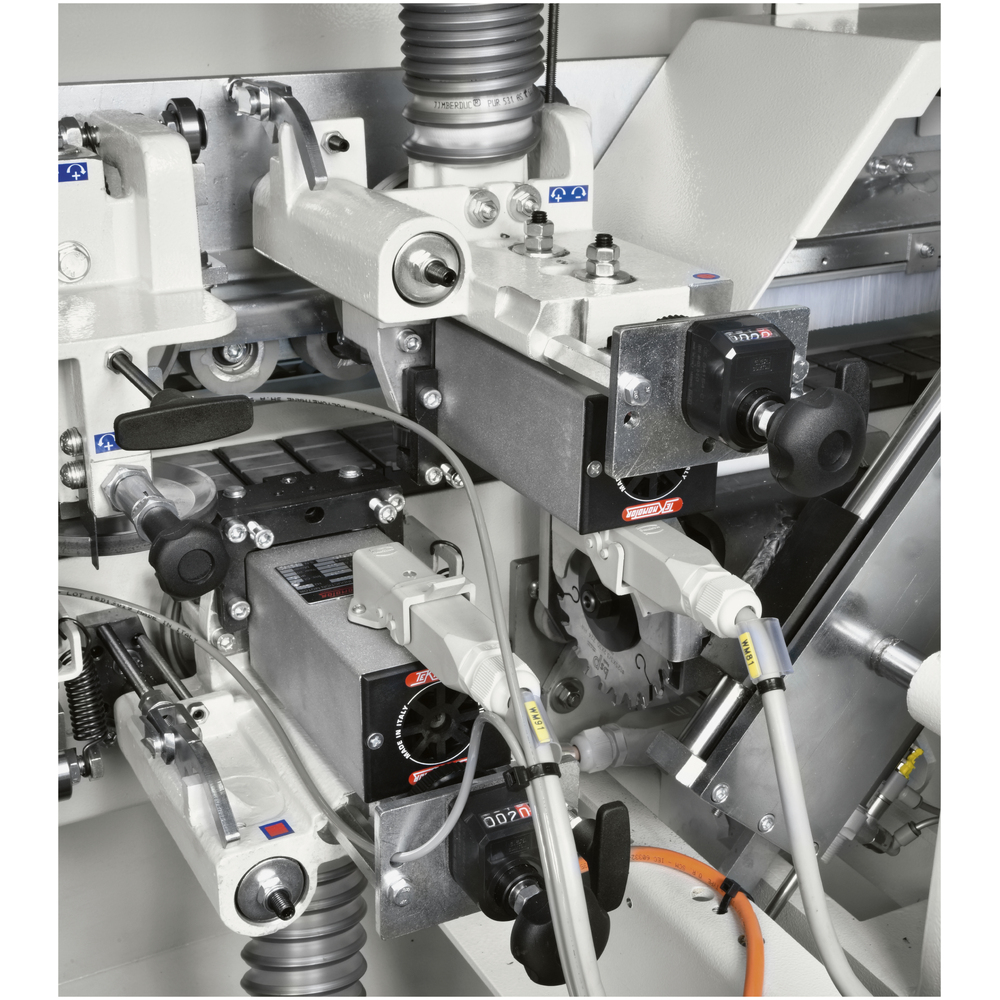

- Bündigfräsaggregat: Entfernt den Kantenüberstand an der Ober- und Unterseite der Platte. Komplett mit 2 Hochfrequenzmotoren, drehbaren Kopierern, manuellem Ausschluss des Aggregats und Kombiwerkzeugen (R=2), um verschiedene Kantentypen bearbeiten zu können.

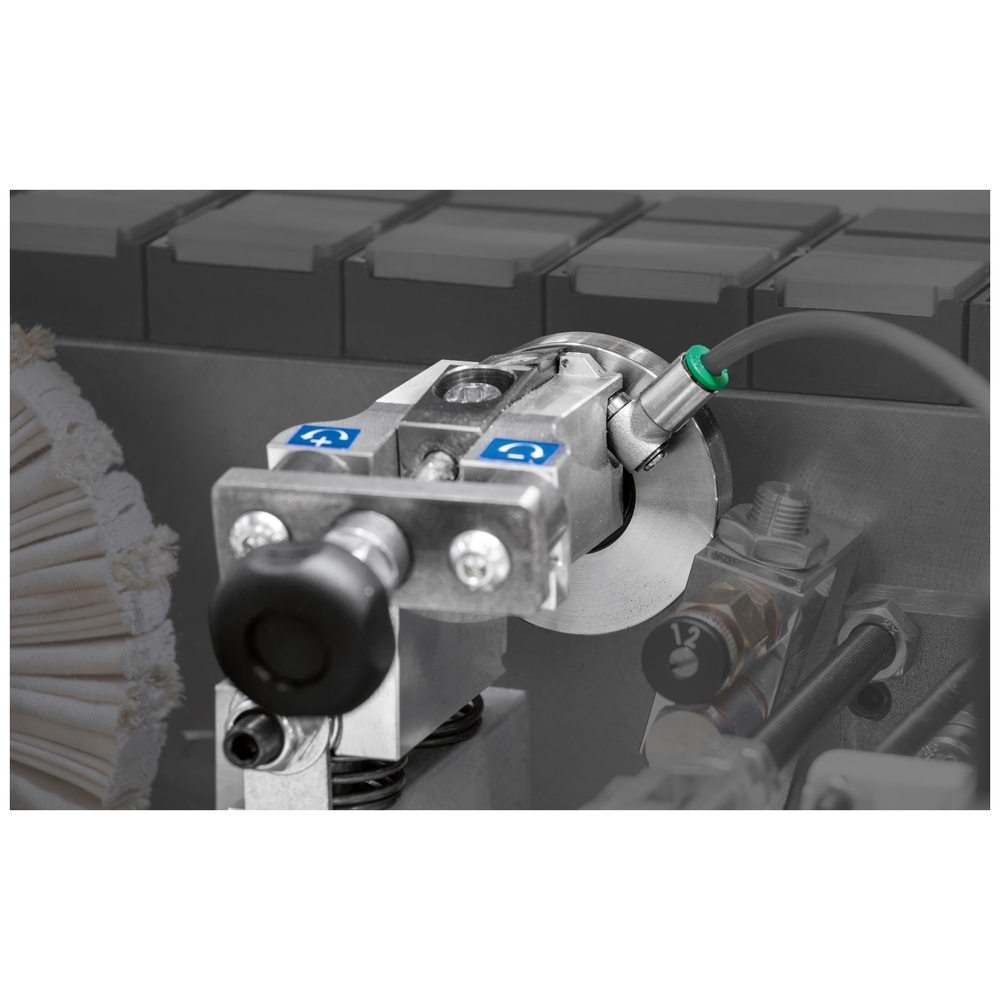

- Ziehklingenaggregat mit numerischer Positionsanzeige und rotierenden Kopierern. Eliminiert eventuelle Bearbeitungsspuren vorhergehender Aggregate.
- Leimschaberaggregat mit rotierenden Kopierern: Entfernt überschüssigen Leim an der Verbindung zwischen Platte und Kante.

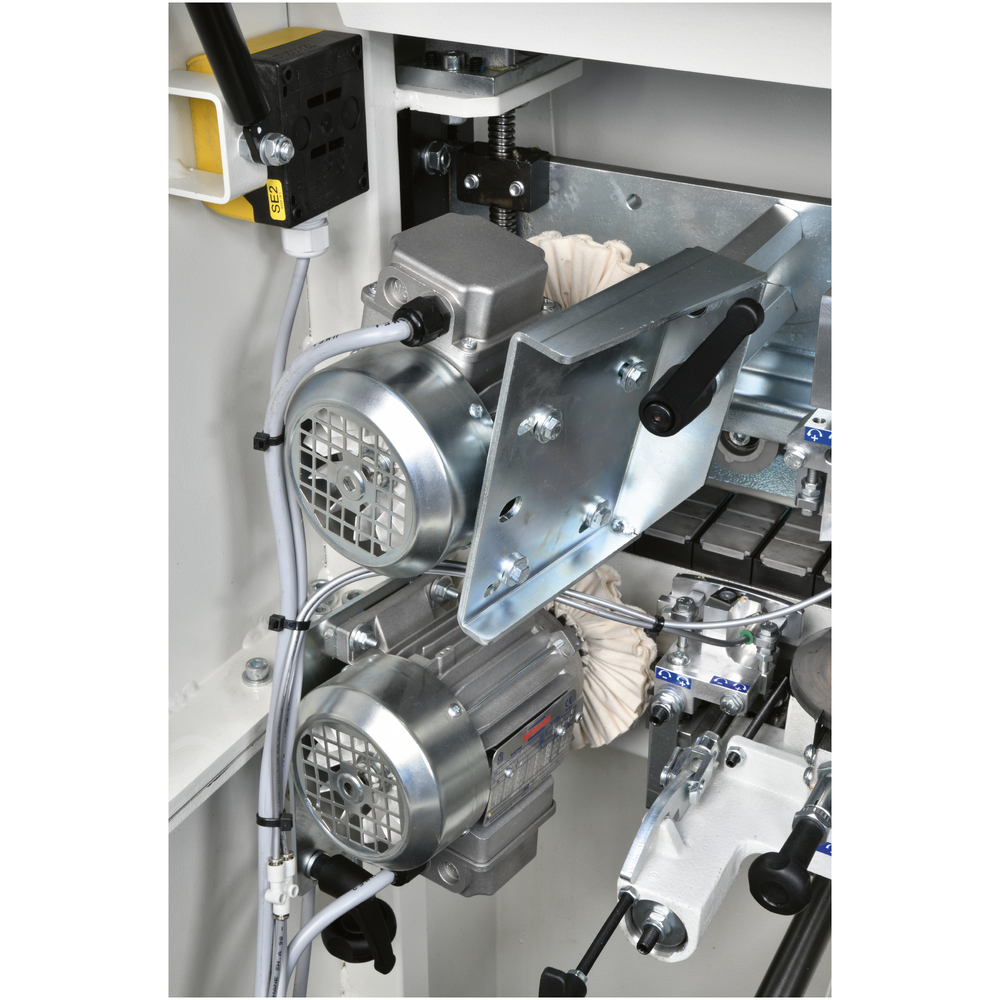

- Bürstenaggregat mit 2 unabhängigen Motoren: Ermöglicht das Reinigen und Polieren der Kante.
MASCHINENKONFIGURATION
(Im Lieferumfang der Maschine enthaltene Optionen und Zubehör)
- "RAS-M" Ziehklingenaggregat
- "RC-M" Leimschaberaggregat
- "SP-M" Bürstenaggregat
TECHNISCHE DATEN
| Vorschubgeschwindigkeit | m/min | 7 |
| Plattenstärke | mm | 8-50 |
| Kantenstärke bei Streifenkanten | mm | 0,4-3 |
| Kantenstärke bei Rollenkanten | mm | 0,4-3 |
| Max. Kantenquerschnitt bei Rollen | mm² | 150 |
| Max. Rollendurchmesser | mm | 700 |
| Kantenüberstand im Vergleich zur Plattenstärke | mm | 2+2 |
| Abstand zwischen den Teilen | mm | 600 |
| Min. Werkstücklänge bei Rollenkanten | mm | 160 |
| (min. Breite 110 mm) | mm | 180 |
| Min. Kantenlänge bei Rollenkanten | mm | 200 |
| Min. Kantenlänge bei Streifenkanten | mm | 220 |
| Min. Werkstückbreite (Länge min. 210 mm) | mm | 110 |
| Arbeitstischhöhe | mm | 900 |
| Öffnung der Platten-Trägerwalze | mm | 615 |
| VORFRÄSAGGREGAT | ||
| Max. Abtragsfläche | mm² | 55 |
| Materialabtrag | mm | 0,5-1-1,5-2 |
| Min. Werkstückbreite | mm | 110 |
| S1/S6 Motorleistung | kW | 1,8/2,2 |
| Werkzeugdurchmesser | mm | 80 |
| Werkzeughöhe | mm | 56 |
| Rotationsgeschwindigkeit
| g/min | 8300 |
| LEIMAGGREGAT | ||
| Resistance power | kW | 0,25 |
| Füllmenge | kg | 0,8 |

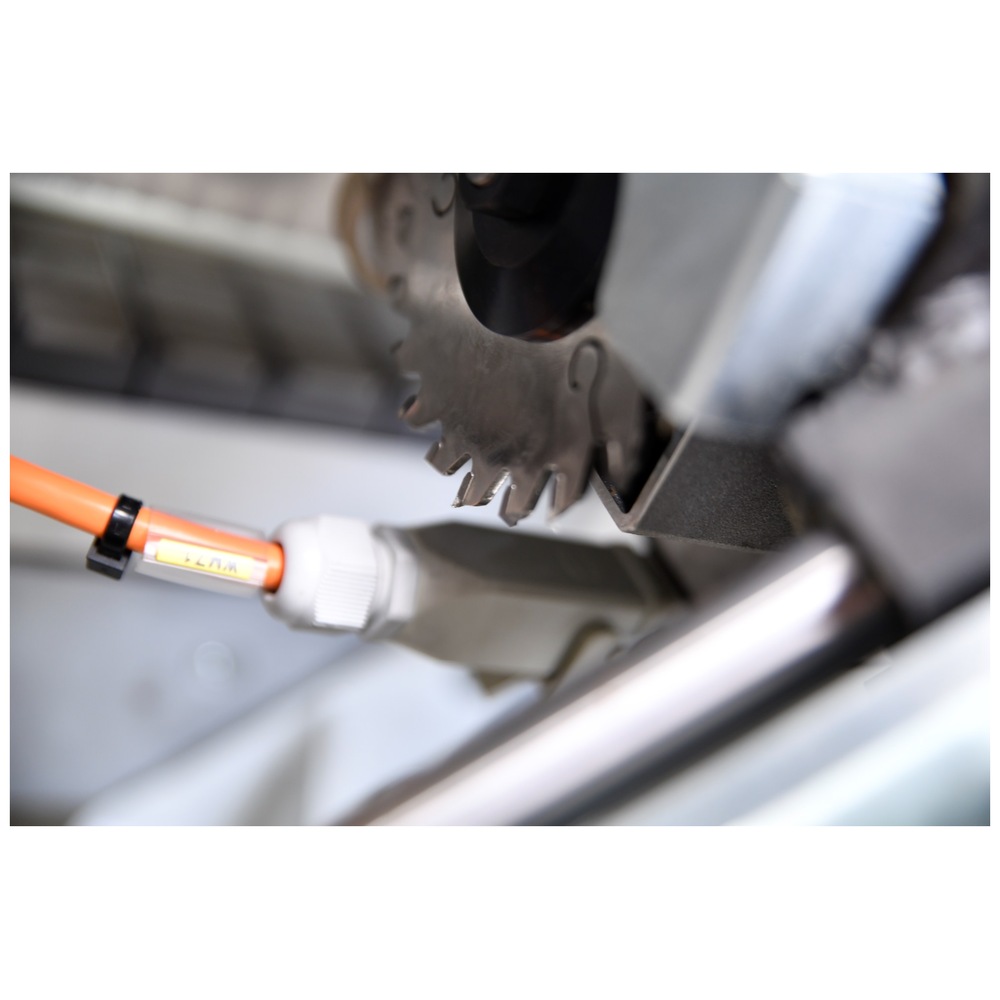

| KAPPAGGREGAT |
| Motorleistung | kW | 0,2 |
| Sägeblattdrehzahl | g/min | 12000 |
BÜNDIGFRÄSAGGREGAT
| Motorleistung | kW | 0,35 |
| Sägeblattdrehzahl | g/min | 12000 |
| Min. Werkstückstärke mit Radius | mm | 12 |
| Vertikal-/Frontkopierer | disk/disk | |
| Werkzeugradius | mm | 2 |
| ZIEHKLINGENAGGREGAT |
| |
| Min. Werkstückstärke | mm | 12 |
| Vertikal-/Frontkopierer |
| disk/disk |
| Werkzeugradius | mm | 2 |
| BÜRSTENAGGREGAT |
| |
| Motorleistung | kW | 0,14 |
| Rotationsgeschwindigkeit | g/min | 2800 |
MINDESTANFORDERUNGEN AN DIE INSTALLATION
| Durchschnittlicher Druckluftverbrauch pro Platte L=3300mm | Nl/cycle | 470 | ||
| Ansaugdruckluftverbrauch | m³/h | 1333 | ||
| Luftgeschwindigkeit für Absaugung | m/sec | 20 | ||
| Rated current | A | 23 | ||
| CE-Version – Spannung / Frequenz | 400 V / 50 Hz |
Um eine eindeutige und reibungslose Lieferung zu gewährleisten, sind nachfolgend die Abmessungen der verpackten Maschine bei der Lieferung aufgeführt:
| Abmessung | ||
| Länge | cm | 256 |
| Breite | cm | 88 |
| Höhe | cm | 155 |
| Gewicht | kg | 686 |
